MODEL INTRODUCTION
| 單位 | CLW5250TXSD5 | |||||
| 作 業 性 能 | 洗 掃 作 業 | 最大洗掃寬度（含路緣清洗寬度） | m | 4．1 | ||
| 路面洗掃寬度（不含路緣清洗寬度） | m | 3．5 | ||||
| 洗掃速度 | Km/h | 3∽10 | ||||
| 清洗水額定壓力 | MPa | 10 | ||||
| 清洗水額定流量 | L/min | 122 | ||||
| 清 掃 作 業 | 清掃寬度 | m | 3．5 | |||
| 清掃速度 | Km/h | 3∽15 | ||||
| 保潔速度 | Km/h | 3∽20 | ||||
| 最大清掃能力 | M2/h | 70000 | ||||
| 卸料角 | ° | ≥48 | ||||
| 低壓沖洗寬度 | m | 24 | ||||
| 清水箱總?cè)莘e | L | 12000 | ||||
| 垃圾箱總?cè)莘e | L | 10000 | ||||
| 行駛性能 | 最高車速（滿載） | km/h | 90 | |||
| 最大爬坡角 | ° | 30 | ||||
| 制動距離（滿載30Km/h） | m | ≤10 | ||||
| 最小轉彎直徑 | m | 19 | ||||
| 燃油消耗量 | 限定工況百公里燃油消耗量 | L/100km | 18 | |||
| 全洗掃作業 作業速度 7km/h （2檔怠速） | 副發動機轉速2000r/min | L/h | 13．7 | |||
| L/10000m2 | 5．64 | |||||
| 副發動機轉速1700r/min | L/h | 8．9 | ||||
| L/10000m2 | 3．76 | |||||
| 全掃作業 作業速度 7km/h （2檔怠速） | 副發轉速2000r/min | L/h | 11．1 | |||
| L/10000m2 | 4．59 | |||||
| 副發轉速1700r/min | L/h | 7．2 | ||||
| L/10000m2 | 3．12 | |||||
| 質量參數 | 整車整備質量 | Kg | 17500 | |||
| 最大總質量 | kg | 25000 | ||||
| 結構尺寸 | 外形尺寸（長X寬X高） | mm | 10700×2500×3390 | |||
| 軸距 | mm | 5350+1300 | ||||
| 輪距 | 前輪 | mm | ||||
| 后輪 | mm | |||||
| 接近角 | ° | |||||
| 離去角 | ° | 17．5 | ||||
| 最小離地間隙 | mm | 275 | ||||
主要部件型式與參數
| 項目 | CLW5250TXSD5 | ||
| 低壓沖洗系統 | 低壓水泵 | 型號 | DH140 |
| 流量 | 60m3/h | ||
| 揚程 | 90m | ||
| 沖洗寬度 | 24m | ||
| 掃盤降塵系統 | 電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 | ||

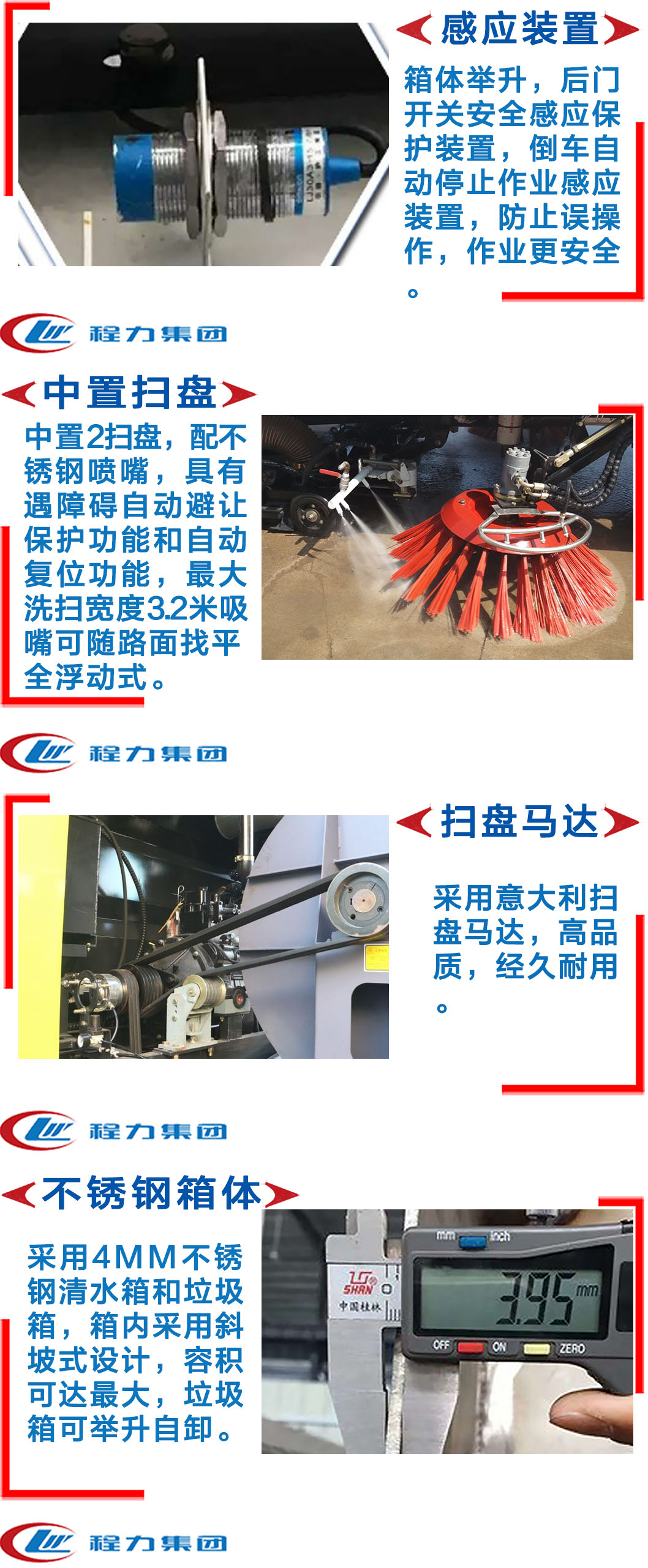

| 清 掃 系 統 | 型式 | 在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 | |
| 掃刷直徑 | φ900mm | ||
| 掃盤速度 | 每分鐘600轉 | ||
| 掃盤傾角調整 | 前傾：4°-6°；外傾2°-4° | ||
| 吸 嘴 | 型式 | 雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 | |
| 吸管直徑 | 2Xφ180mm兩根。 | ||
| 工作時剛性部分離地間隙 | 5-10mm | ||
| 左右噴桿 | 噴桿擺動 | 氣缸驅動，電氣自動控制，擺動角78° | |
| 噴桿離地高度 | 隨吸嘴借吸嘴輪與路面隨動，離地高度280mm | ||
| 噴嘴總數量 | 8只，每側4只 | ||
THE SPECIFIC PARAMETERS
| 程力威CLW5250TXSD5洗掃車主要技術參數 | |||
| 產品** | 程力威 | 企業名稱 | 程力專用汽車股份有限公司 |
| 車輛型號 | CLW5250TXSD5 | 公告批次 | 297 |
| 外形尺寸 | 10700,10500,10050,9620×2500×3390 | 罐體容積(m3) | |
| 總質量 | 25000 | 額定質量 | 7370,7305 |
| 整備質量 | 17500 | 前排乘客(人) | 2,3 |
| 軸荷 | 7000/18000(二軸組) | 免征 | 是 |
| **時速(km/h) | 90 | 燃油 | 否 |
| 油耗(L/100Km) | 環保 | 是 | |
| 燃油類型 | 柴油 | 排放標準 | 國六 |
| 其他 | 隨底盤選裝駕駛室.防護材料:Q23**碳鋼,連接方式:左右側面防護與專用裝置(掃刷)相干涉故豁免,后下部防護與副梁車架采用螺栓連接,后部防護斷面尺寸:170×50,后部防護離地高度:450.ABS生產廠家:東科克諾爾商用車制動系統(十堰)有限公司;型號:3631010-C2000.整車長/前懸/軸距/后懸對應關系為:10700=1480+5700+1350+2170;10500+=1480+5350+1350+2320;10050=1480+4350+1350+2870;9620=1480+3800+1350+2990;10700=1500+5700+1350+2150;10500=1500+5350+1350+2300;10050=1500+4350+1350+2850;9620=1500+3800+1350+2970. | ||
| 程力威CLW5250TXSD5洗掃車底盤參數 | |||
| 底盤型號 | DFL1250A13 | 底盤品牌 | 東風牌 |
| 軸 數 | 3 | 前輪距 | 2040 |
| 軸 距 | 4350+1350,5350+1350,5700+1350,3800+1350 | 后輪距 | 1860/1860 |
| 輪 胎 數: | 10 | 輪胎規格 | 11.00-20 18PR,11.00R20 16PR,295/80R22.5 16PR |
| 接近離去角 | 18/14 | 前懸后懸 | 1480/2080,1480/2220,1500/2060,1500/2200 |
| 程力威CLW5250TXSD5洗掃車發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量(ML) | 功率(ML) |
| ISD245 60 | 東風康明斯發動機有限公司 | 6700 | 180 |
| ISD270 60 | 東風康明斯發動機有限公司 | 6700 | 198 |
| DDi75S350-60 | 東風商用車有限公司 | 7530 | 257 |
